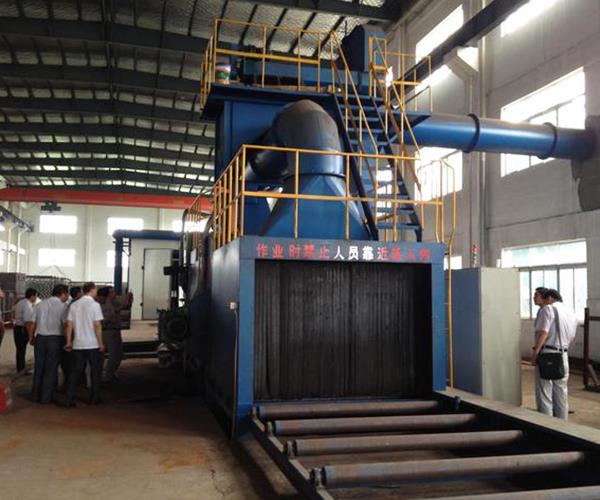

通過式拋丸機的結構主要是包括清理室、輸送輥道、拋丸器、彈丸循環系統、除塵以及電氣控制主要部件以及其他部件組成。

接下來小編就帶大家詳細看一下其組件：
1、清理室
（1）潔凈室為大容量室式箱體結構，室壁內襯耐磨防護板。清洗是在一個封閉的容量室中進行的。
2、輸送輥道

輸送輥道可以分為上料機構、進料輥道、出料輥道、卸料機構、卸料限位裝置等。

采用的錐滾是按規定的角度斜放的，因為斜放會讓被清理的管件能夠旋轉前進。
3、提升機

提升機罩殼折彎成形。

以下是提升機的操作注意事項：
（1）提升機的罩殼容易被折彎。

（2）提升機上同直徑的滑輪由地板、輪盤、輪轂焊接成多邊形結構，增強摩擦，避免滑出現象，延長皮帶使用壽命。
（3）如果要維修更換料斗以及搭接皮帶的時候，可以打開提升機的下殼上的蓋板。

（4）通過調整兩側螺栓可以保持皮帶的松緊

4、 分離器
（1）結構原理
傳動機構和螺旋輸送器分離裝置組成。工作原理是混合物借著提升機被送至分離器并均勻的分布，通過縫口行程一到簾幕，氣流垂直在簾幕流動的方向，以便進行沖洗。比例不同，落入不同的通道，干凈的彈丸給拋丸機使用。未分離好的混合物循環重新分離。

5、輸丸機構
本輸丸管道由氣動閘門控制?？煽刂破淞髁俊?nbsp;

6、螺旋輸送器

7、拋丸器
主軸懸壁支撐在罩殼上，振動比較小，平衡性也比較好。

8、除塵系統
一個完整的通風防塵系統是由除塵管道。除塵器、風機和風管組合一起構成的?？梢愿鶕?jù)具體的情況進行風量調節的，因為在出風口都設有調節閘門。
